ERDSONDEN BODENDURCHFÜHRUNG

Aufständerung Erdsondenrohre
zur Einführung durch die Fundamentplatte

Montage- / & Stabilisierungsblock

Kompakte Module für Vor-und Rücklaufverteiler
2 – 10 Sondenanschlüsse Ø 40 mm oder Ø 50 mm
> 10 Sondenanschlüsse werden Montageblöcke verschraubt

Vorteile:

  • Freier Zugang der Sondenanschlussrohre zum Montageblock aus allen Richtungen
  • Nur die Sondenanschlussrohre durchdringen die Fundamentplatte,
    das zusätzliche Abdichten von Befestigungskonstruktionen entfällt
  • Der Stabilisierungsblock garantiert absolute Masshaltigkeit für
    spannungsfreien Anschluss an den Verteiler
    und kann wieder verwendet werden
  • Kurze Aufenthalte auf der Baustelle durch definierte Abläufe

Dichtheit:

bei Abdichtung mit RONDO Mauerkragen
Wasserdicht 5 bar
Radondicht

Datenblatt Montageblock

Sondenanschluss PDF Download
Ø 40 mm Ausschreibungstext Montageblock
Ø 50 mm Ausschreibungstext Montageblock

Videoanleitung

schritt für schritt

  • Freier Zugang der Sondenanschlussrohre zum Montageblock aus allen Richtungen
  • Nur die Sondenanschlussrohre durchdringen die Fundamentplatte, das zusätzliche Abdichten von Befestigungskonstruktionen entfällt
  • Der Stabilisierungsblock garantiert absolute Masshaltigkeit für spannungsfreien Anschluss an den Verteiler und kann wieder verwendet werden
  • Kurze Aufenthalte auf der Baustelle durch definierte Abläufe

Kompakte Module für Vor- und Rücklaufverteiler
2-10 Sondenanschlüsse Ø 40 mm oder Ø 50 mm

Auf einen Blick

Montageblock

Die komplette Familie
vom Kleinsten bis zum Grössten

Durch die Modul-Bauweise kann eine Aufständerung für jegliche Anzahl von Anschlussrohren einfach und präzise durch das Verschrauben von zwei oder mehr Montageblöcken erreicht werden.

Kompakte Module für Vor- und Rücklaufverteiler mit 2-10 Sondenanschlüsse
Ø 40 mm oder Ø 50 mm

die moderne, praktische
LÖSUNG OHNE KOMPROMISSE

Montageblock

Stabilisierungsblock

Mauerkragen

clever. Genau. Dicht.

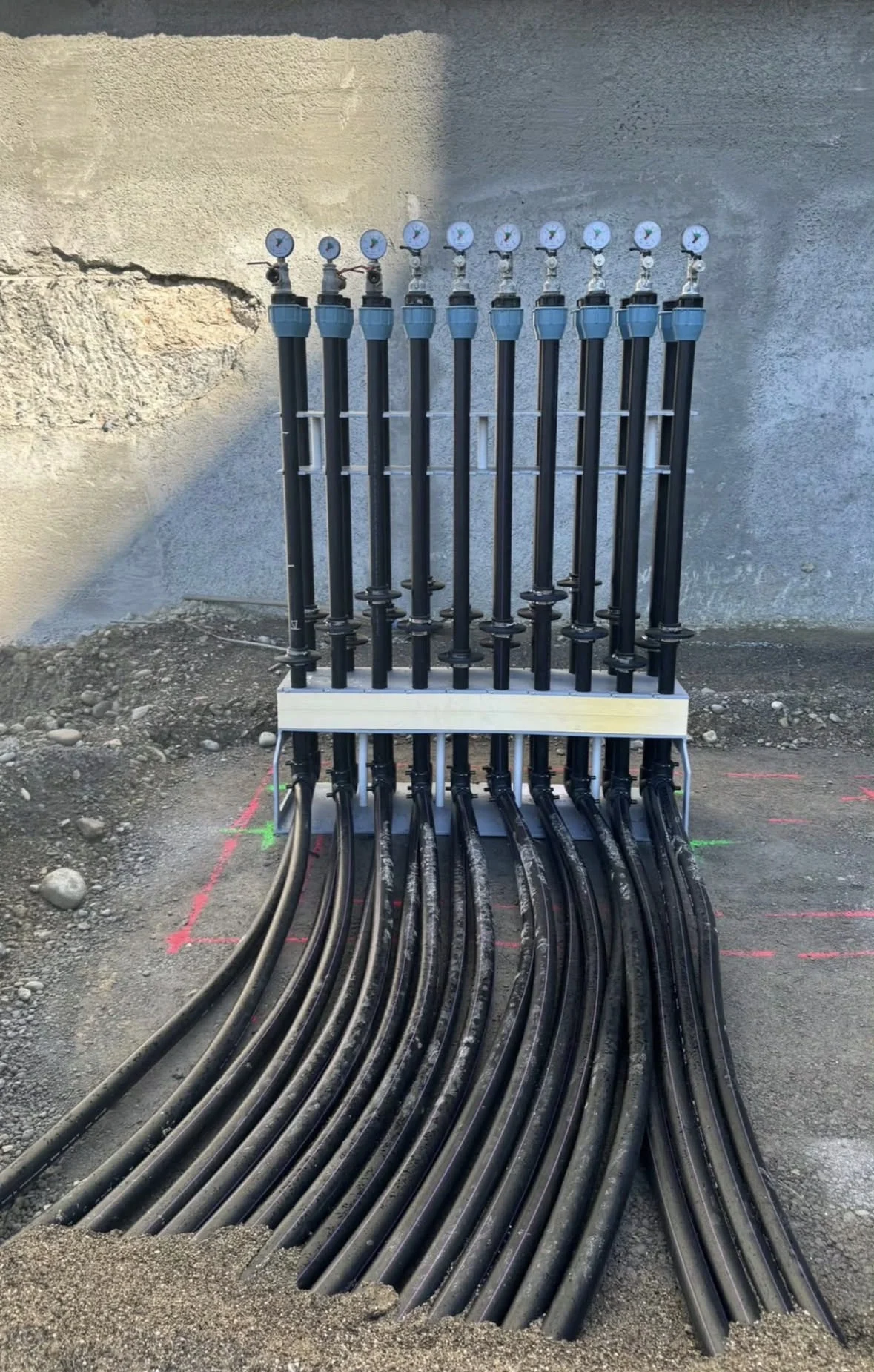

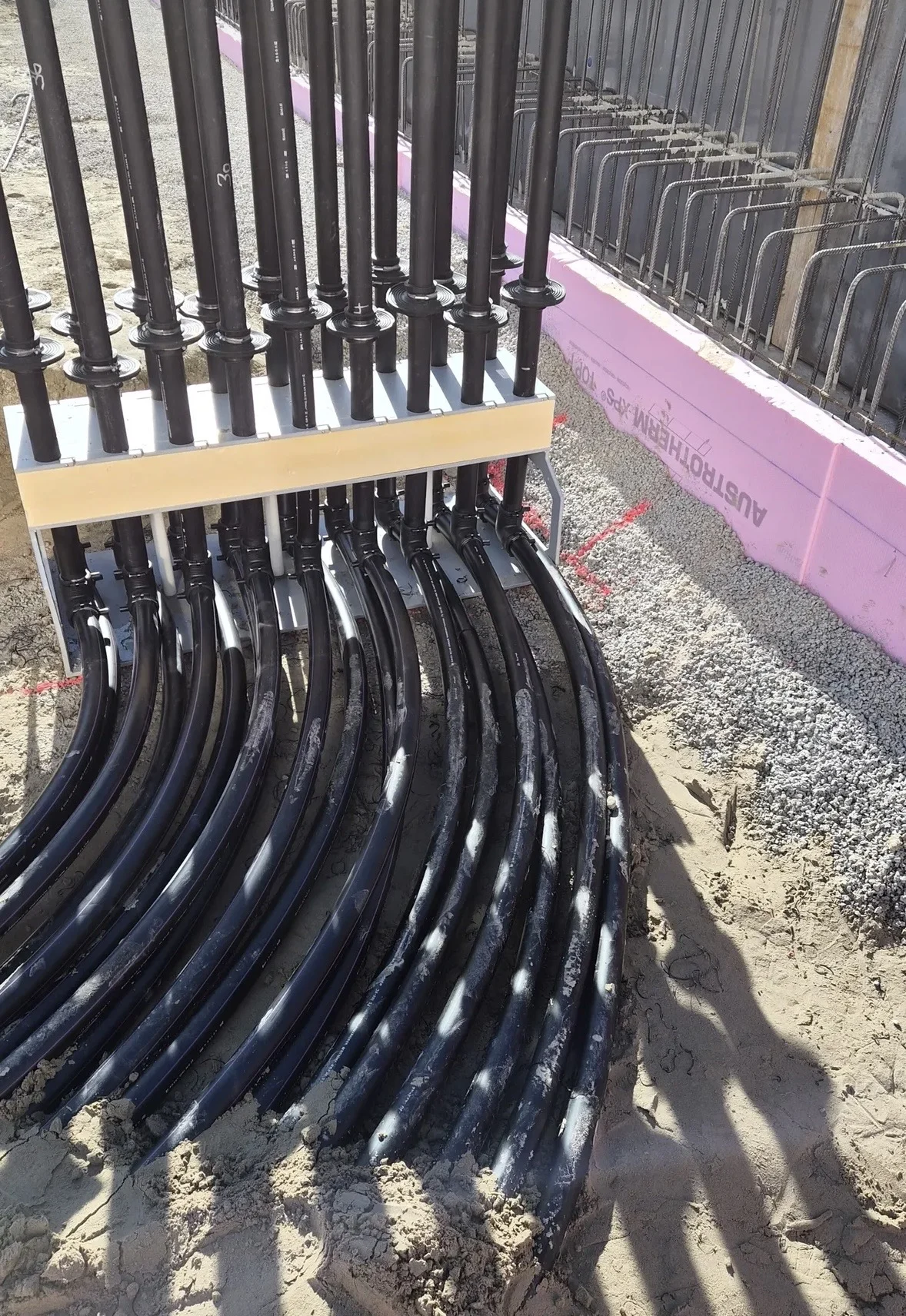

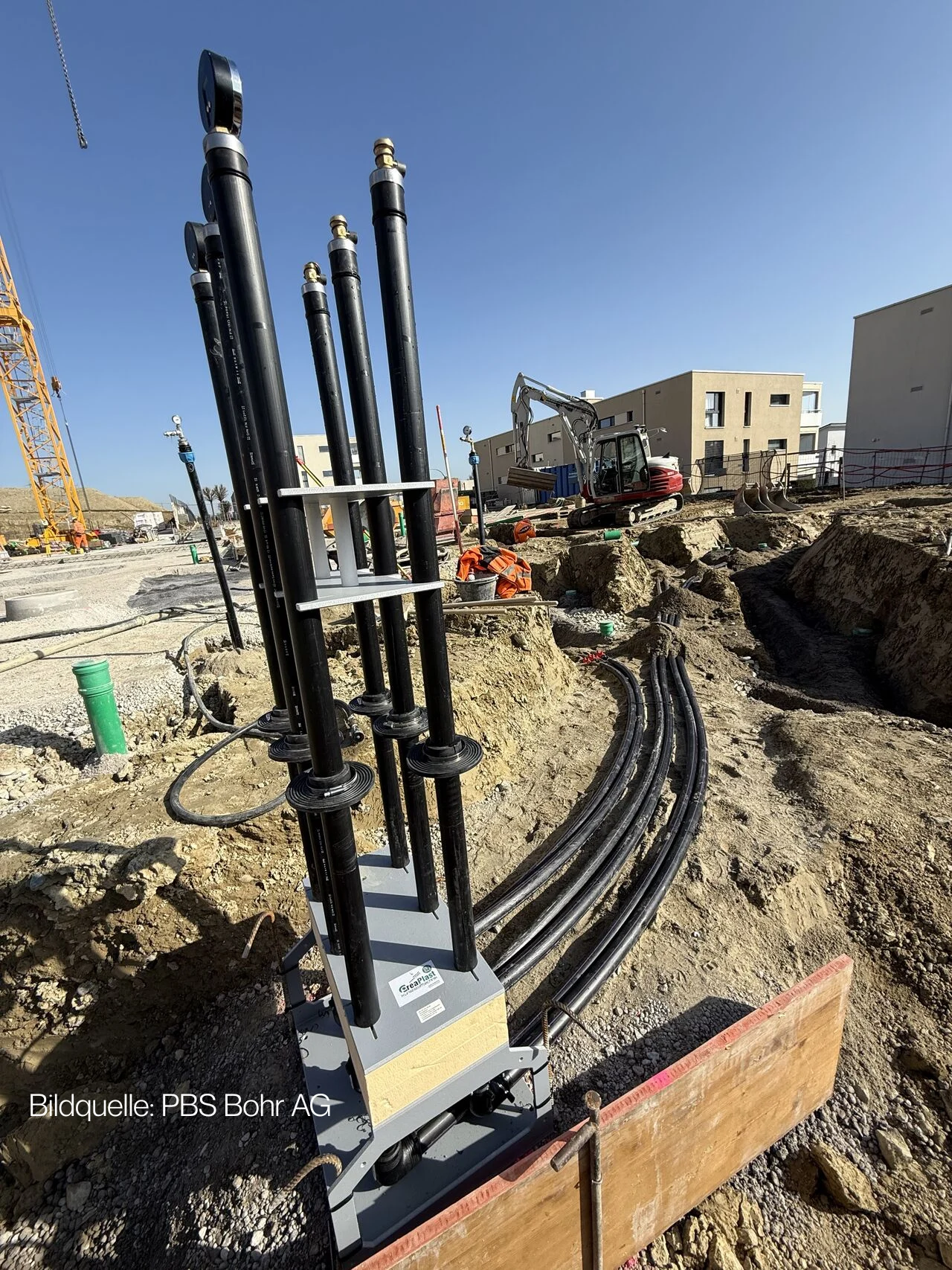

Installation

auf der Baustelle

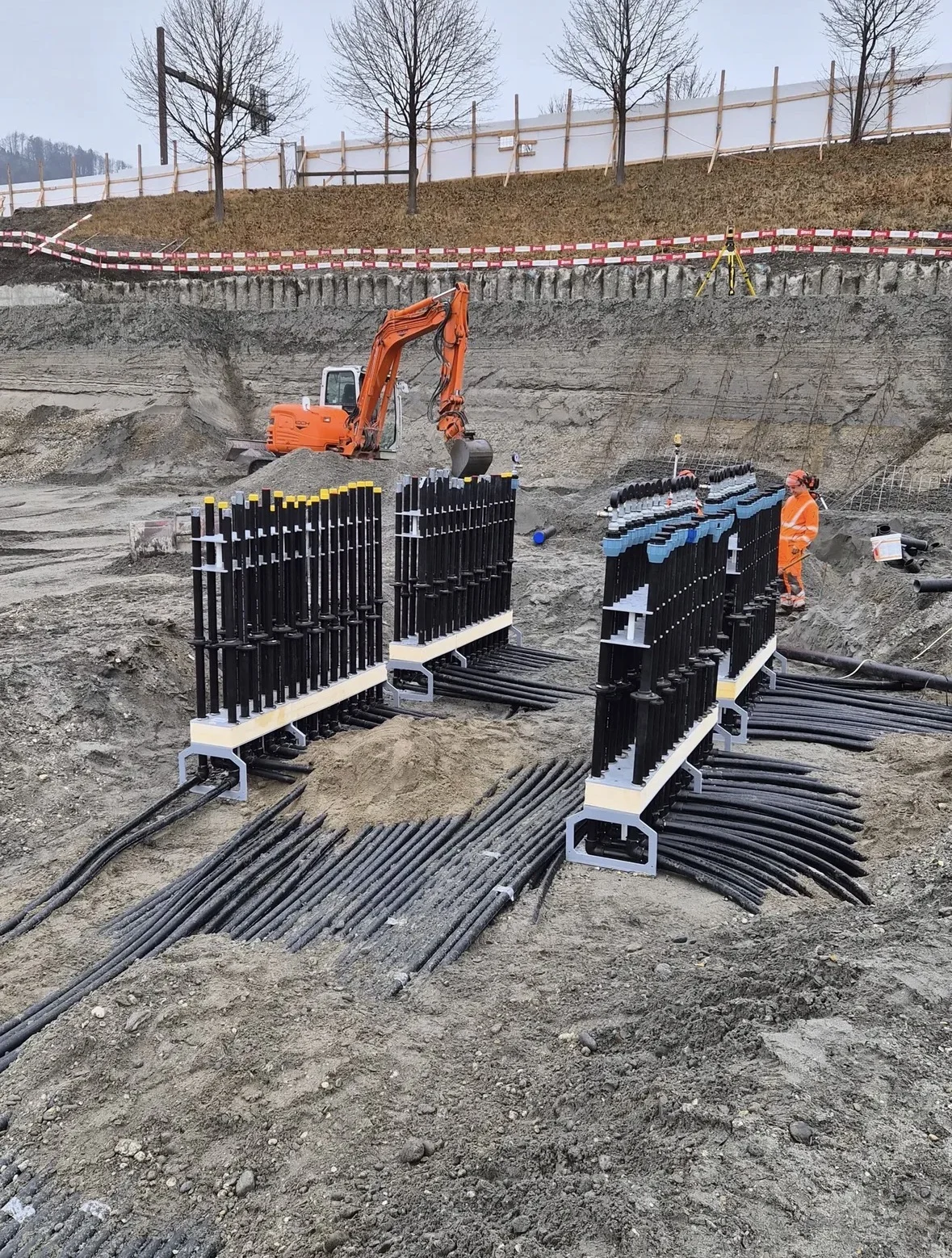

Neubau Kinder / Frauenklinik „LUKS“ Luzerner Kantonsspital

Spezialausführung

Im Zeitraum von Februar- Juli 2022 durften wir für die Firma PBS Bohr AG eine Spezialausführung unserer Montageblöcke,
zur Einführung von Erdsondenrohre durch die Bodenplatte fertigen.

Die Erdwärmesonden GEROtherm® DUPLEX sowie die Anbindeleitungen mit den Sammler-Verteiler SAVE wurden von der Firma HakaGerodur geliefert.
Durch die absolute Massgenauigkeit von unserem System wird der spannungsfreie Anschluss auf die Verteiler garantiert!
